JZP系列集中式皮带秤配料系统

结构特征

该集中式配料系统是计算机技术、控制技术、通讯技术和图形显示技术相结合的产物，其控制功能完善，显示、操作集中、数据处理方便、安装、维护简单、系统便干扩展。在结构上取消了皮带秤称重仪表，使各类传感器的信号直接进入微机接口模块或PLC可编程控制器，减少了系统设备过多的连接点，达到了集中管理，集中控制的目的。

产品名称

皮带秤配料系统

计量精度

优于±0.5%

系统控制精度

优于±1.0%

电脑输出

4~20ma

通讯接口

RS-232/RS-485C

特点

稳定性好

秤架

称重传感器

测速传感器

称重显示仪表

材料为不锈钢，防尘，性能稳定，精度优于0.3%。，防护等级为IP68，有过载保护装置。具体参数如下：

非线性:小于额定输出的0.03%

重复性:小于额定输出的0.03%

滞后:小于额定输出的0.03%

温度灵敏度:零值时为0.0003%C

激励电压:由称重控制仪表提供10VDC

以上参数最终符合美国计量组织要求NTEP 1:5000 class LSigle Cell 误差的要求

与测速滚简采用软连接，真实的反映皮带测速，计数准确，不受重复启动及变频高低速的影响，即使在有机械振动。

自激振动和电气噪音时也能保持稳定。

准确度：优于0.025%；

点阵式汉字荧光显示；

滚动式、下拉式菜单方式；

显示瞬时流量，累积重量，溢出报警状态；

可显示原来参数值，新输入参数值，操作状态提示:可显示零点值、皮重值、净重值，A /D转换数字量，速度传感器脉冲数；

32位微处理器带非易失性内存EPROM。由键盘输入的标定数据存储在有后备电池的CMOSRAM中寿命十年；

报警与控制功能：具有声、光报警功能和输出控制功能:触摸式按键输入，可由点阵式数字荧光屏显示输入状态和提示；

模拟信号输入：0~20mV和0~30mV两档；

两路模拟电流输出：一路4~20mA瞬时流量输出，一路4~20mA控制电流输出；

通讯接口：RS-232 /RS-485;

P.I.D控制

比例：5~500%比率带

积分：0.01-10min

微分：0.01-10min

P.E.I.C(周期性误差积算控制)

积算：0.01-10min

继电器：1-100S

控制回路：两个独立的控制回路

控制给料量

可控制其它设备

一、产品详情

三淮重工集中式皮带秤配料系统，是以卓越的电子皮带秤系统为基础，按照计算机集中控制与管理的原理而设计的。它适应了各种散状物料在胶带输送过程中进行的物料计量配比，成为冶金、焦化、化工、烧结、球团、选矿、建材、轻工、水泥、食品、化肥等行业在生产过程中进行控制的理想设备。

二、系统主要特点

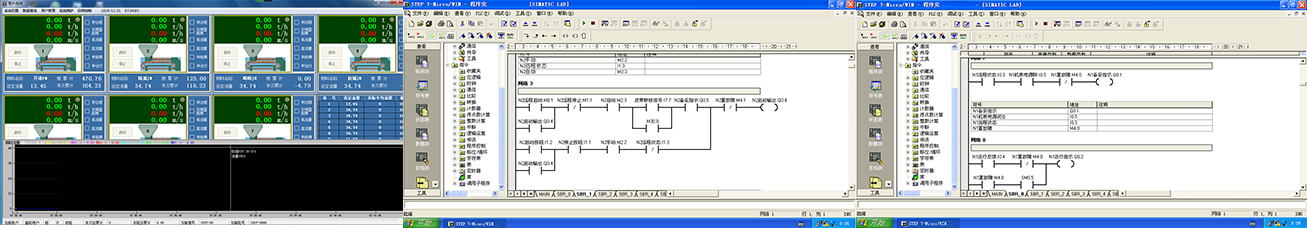

通过计算机开关里数据采集及工业网络通讯技术，可实时动态模拟整个配料流程，动态画面逼真，界面友好；

支持网络数据共享，支持32位ODBC开放式数据，上网机经网络管理员授权后都可以查询相关数据，支持WINDOWSNT/NOVELL局域网，或通过调制解调器拨号上网；

该系统软件支持WINDOWS多进程多线程机制，采用VISUA-C++6.0编程，最佳代码优化执行，速度快占用系统资源少。

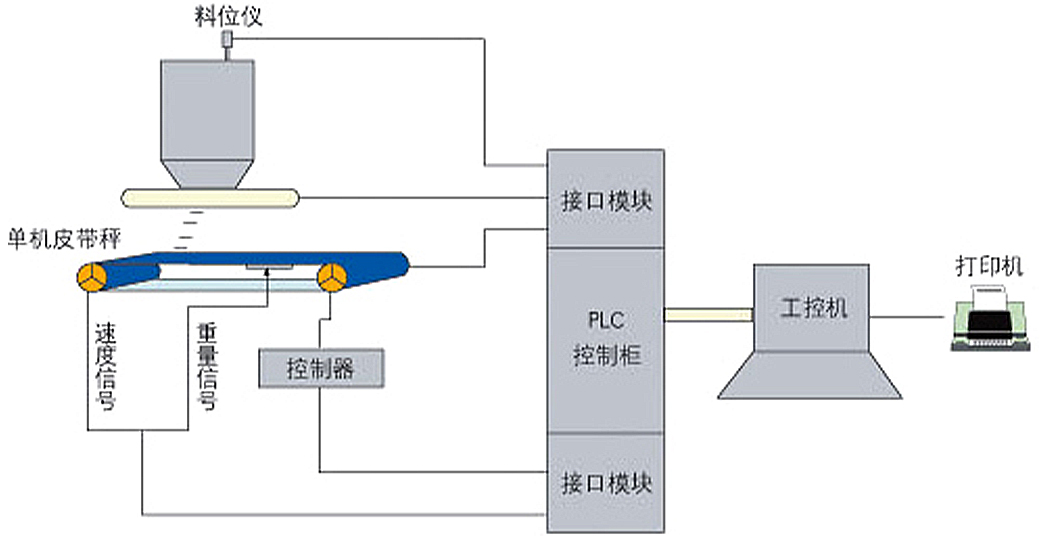

三、工作原理

圆盘给料机或其它上位输送机输送物料到单机皮带秤，单机皮带秤的重星信号、速度信号通过接口模块或PLC可编程控制器，送至工控机，由系统软件进行处理和显示，同时，利用PLC中的PID调节功能并根据用户设定的PID参数及理想控制值，通过PLC模拟量输出模块输出4-20mA电流到电机控制器，并由其调节给料机速度快慢从而达到控制给料量的目的。
